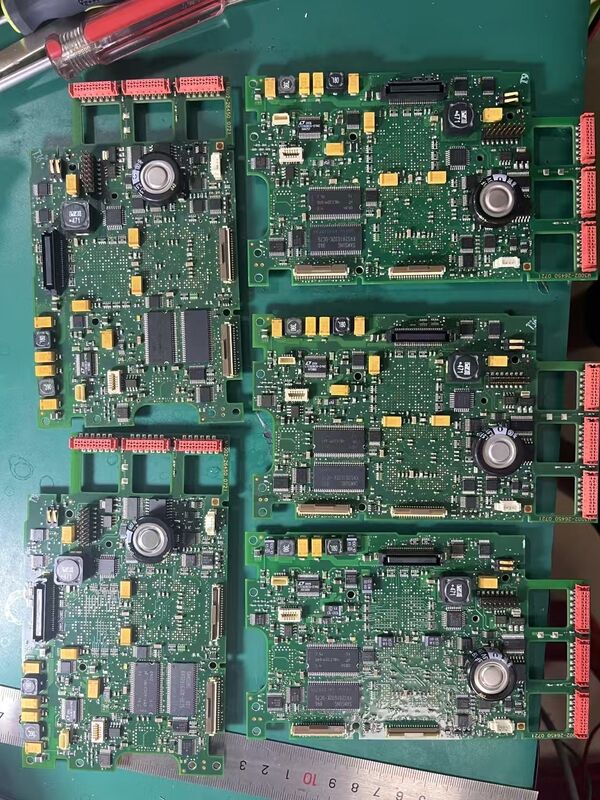

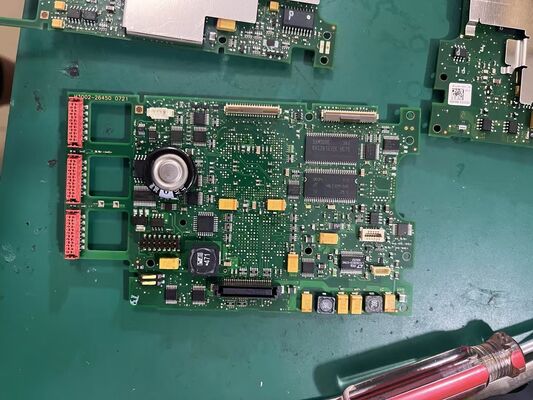

PHILIP MP2/X2 Монитор Главная панель PN M3002-26450

PHILIP MP2/X2 Монитор Главная панель PN M3002-26450

Частичная роль: основная схема (система) для IntelliVue MP2/X2 хост-мониторов; обрабатывает систему, распределение энергии, дисплей и агрегацию интерфейсов.не на панели питания, а не клавиатурную.

Идентификация OEM: PN M3002-26450 (Philip использует этот PN в качестве REF-эквивалента в системе обслуживания).

Совместимые хосты:

• IntelliVue MP2 M8102A

• IntelliVue X2 M8002A (используется самостоятельно в качестве транспортного монитора или в качестве модуля многомерных измерений MMS)

Ограничение серийного номера: M3002-68550 соответствует ранним блокам с SN < DE315XXXXX;M3002-26450 - поздняя версияПроверьте серийный номер монитора и пересмотр программного обеспечения перед обменом версий, которые не являются слепо совместимыми.

Архитектура питания (по руководству по обслуживанию): Направление платы шагов MSL DC вход 36 ̊60 В до16 В постоянноеRTC и буферизированная оперативная память поддерживаются3.6 В постоянного тока(из системы питания или внутренней батареи).

Бортовые функции:

• 3.5" TFT сенсорный драйвер (QVGA 320×240, до 3 живых форм волн)

• Совокупность встроенных данных измерений (ЭКГ/Resp/SpO2/NBP; не обязательно CO2/IBP/Temp/12-свинца)

• Прикосновение + обработка ввода на жестком клавиатуре, логика сигнализации, буферизация тенденций

• Проводная локальная сеть (Philip Clinical Network) + дополнительный адаптер 802.11 + SRR (Short Range Radio)

• Внутренняя сигнализация управления зарядкой/разрядкой зарядной батареи (сама батарея находится в отсеке батареи)

Ключевые интерфейсы/соединители: MSL-коннектор, дисплейный гибкий кабель, сенсорный контроллер, интерконнекция панели питания, встроенная шина параметров, разъем беспроводного модуля, питание антенны SRR, держатель резервного элемента RTC

Безопасность/классификация: неконтактная логическая плата для пациента; классификация типа CF происходит из передней части измерения.

Физические: не опубликованные отдельные габариты (установленная часть OEM); переоборудование/ремонт грузового класса ~0,3 ≈0,5 кг с упаковкой ESD.

Определение неисправностей: Руководство по обслуживанию "Проверка главной доски 2" INOP указывает на эту аномалию доски (или второй главной доски).
