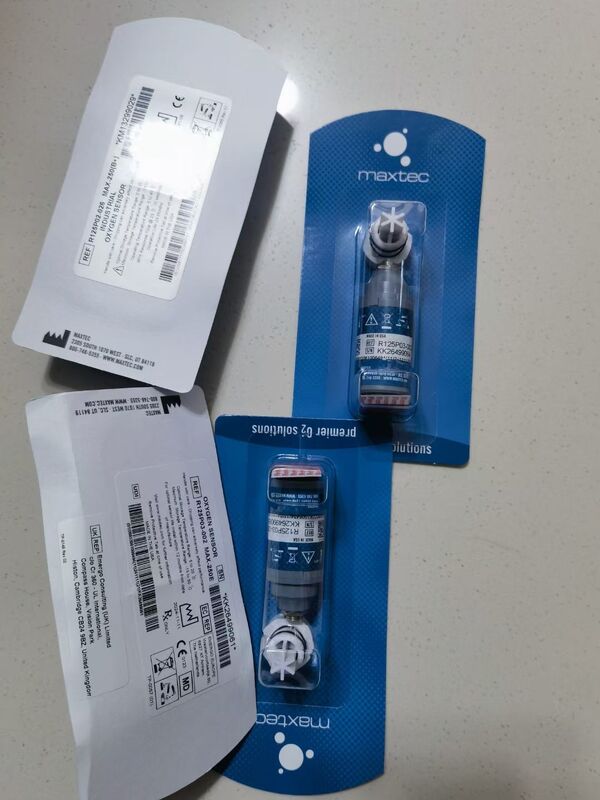

Датчик кислорода Maxtec REF: 25P03-002 MAX-205E

Идентификация

• Бренд:​ Maxtec (США)

•

• Модель:​ MAX-250E

• Артикул / Номер детали:​ R125P03-002​ (часто сокращается до 25P03-002​ или указывается как 0110429)

• Тип:​ Гальванический кислородный датчик (электрохимическая ячейка, без насоса)

• Электролит:​ Собственная слабокислотная формула (устойчива к CO₂, CO, NOx — превосходит традиционные ячейки KOH)

• Страна происхождения:​ Сделано в США

• Гарантия на хранение:​ 24 месяца (срок хранения, не срок эксплуатации с питанием)

Электрические характеристики и производительность

• Диапазон измерения:​ 0 – 100 % O₂

• Выходной сигнал:​ 10.0 – 15.5 мВ​ (в воздухе при 21% O₂ ≈ 2.1–3.3 мВ)

• Нулевой смещение:​ ≤ 0.50 мВ​ (в 100% N₂, 5 мин экспозиции)

• Линейность:​ ±1.0% от полной шкалы

• Время отклика (T90):​ ≤ 15 с​ при 23 ± 2 °C

• Ошибка температурной компенсации:​ < ±3.0% (15–40 °C)

• Ожидаемый срок службы:​ > 1,500,000 %O₂·часов​ (теоретически ≈ 8 лет в воздухе; фактическое потребление зависит от часов работы с питанием)

• Рекомендуемое сопротивление нагрузки:​ > 1 МОм

• Соответствие помехам:​ EN ISO 80601-2-55 (нечувствителен к CO₂, CO, NOx)

Условия эксплуатации

• Рабочая температура:​ 5 – 40 °C

• Температура хранения:​ -15 – 50 °C (на этикетке рекомендуется 5 – 25 °C)

• Влажность:​ 5 – 95 % RH, без конденсации

• Давление:​ ~0.5 – 1.5 атм

Механические характеристики и интерфейс

• Корпус:​ Цилиндрический зонд, Ø ≈ 0.9 см, длина ≈ 5.74 см

• Газовый порт:​ Резьба M16 × 1 (вход для отбора проб бокового потока)

• Электрический разъем:​ 3.5 мм монофонический разъем​ (наконечник положительный, гильза отрицательная, 2 провода)

• Вес:​ ≈ 50 г (нетто)

Прямые OEM-кросс-референсы

• Analytical Industries: PSR-11-917-J1

• CareFusion / Viasys: Sentry Blender 66045

• Covidien Newport: E360 / HT70 / e500

• Fluke: VT Mobile

• Mercury Medical: 10-103-08

• Pacifitech: PT-25A

• Teledyne: R29MED (C-70592)

• Семейство Maxtec: MaxO2+AE, OM-25AE, OM-25ME, MaxBlend, MaxVenturi

Типичные области применения

• Аппараты ИВЛ (Bird, Newport и др.)

• Анестезиологические аппараты (мониторинг FiO₂)

• Смесители воздуха и кислорода

• Портативные анализаторы кислорода (например, внешний зонд MaxO2+AE)

⚠️ Примечание к заказу: всегда указывайте “Maxtec MAX-250E, REF R125P03-002 (25P03-002)”. “MAX-205E” — опечатка; MAX205E — это микросхема трансивера Maxim RS-232, не связанная с O₂-ячейками. Выход 10.0–15.5 мВ — это значение MAX-250E; старые ячейки серии OM с номиналом 8.5–13.5 мВ нельзя смешивать.
