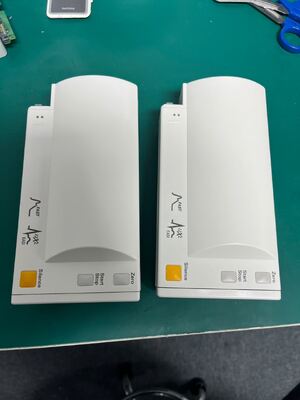

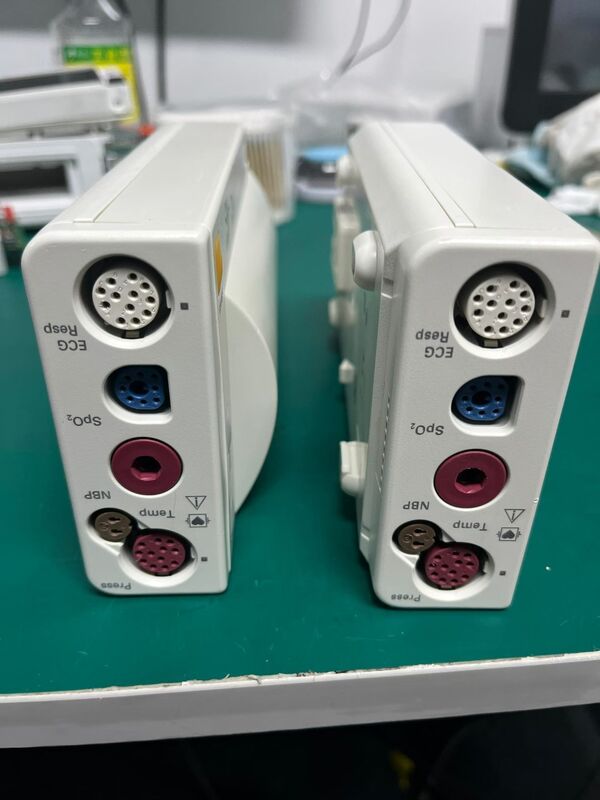

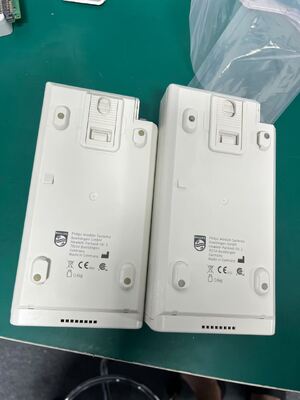

Модуль MMS Philip M3001A для мониторов серии MP
Подробная информация о продукте:
| Место происхождения: | Оригинал |
| Фирменное наименование: | Philip |
| Номер модели: | M3001A |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | Negotiation, pls contact me |
| Упаковывая детали: | Картонная коробка |
| Время доставки: | В течение 1-2 рабочих дней после подтверждения оплаты |
| Условия оплаты: | Т/Т, Вестерн Юнион |
| Поставка способности: | 10 |
|
Подробная информация |
|||
| Бренд: | Филипп | Модель: | M3001A |
|---|---|---|---|
| Оригинал: | Германия | Акции: | 20 шт. |
| Гарантия: | 6 месяцев | Состояние: | Хороший |
Характер продукции
Многоизмерительный модуль M3001A (MMS) — полная техническая спецификация
Обзор
М3001А— это многомерный модуль (MMS), разработанный для систем мониторинга пациентов IntelliVue. Являясь основным блоком сбора данных, он обрабатывает физиологические сигналы и передает данные на главные мониторы.
Основные технические характеристики
Общая информация
表格
| Параметр | Спецификация |
|---|---|
| Тип устройства | Многопараметрический многомерный модуль (MMS) |
| Классификация | Медицинское оборудование класса II |
| Источник питания | Питание от главного монитора через соединение MSL (без независимой батареи) |
| Масса | 1–3 фунта (0,45–1,36 кг) |
| Размеры | 9 × 3,75 × 2,375 дюйма (22,86 × 9,53 × 6,03 см) |
| Рабочая высота | От -500 до 4600 м (от -1600 до 15 000 футов) |
| Высота хранения | От -500 м до 15 300 м (от -1 600 до 50 000 футов) |
Стандартные параметры измерения
Базовая конфигурация (входит во все опции)
-
ЭКГ/Дыхание: Мониторинг ЭКГ по 3, 5 или 12 отведениям
- Полное обнаружение и анализ аритмии
- Мониторинг сегмента ST с сигнализацией
- Мониторинг интервала QT/QTc
- Импедансное дыхание (дополнительные датчики не требуются)
- Обнаружение пульса темпа
-
SpO₂ (пульсоксиметрия):
- Сатурация артериальной крови кислородом (%)
- Частота пульса (уд/мин)
- Форма волны плетизмограммы в реальном времени
- Индекс перфузии
-
НАД (неинвазивное измерение артериального давления):
- Осциллометрический метод
- Значения систолического, диастолического и среднего давления
- Режимы для взрослых, детей и новорожденных
- Ручной, автоматический и STAT режимы измерения.
Доступные параметры конфигурации
Варианты технологии SpO₂
| Код опции | Тип технологии SpO₂ |
|---|---|
| А01 | Технология быстрого реагирования SpO₂ (совместима со стандартными датчиками SpO₂) |
| А02 | Стандартная технологическая платформа SpO₂ |
| А03 | Усовершенствованная технология SpO₂, устойчивая к движению. |
| А04 | Стандартная технологическая платформа SpO₂ |
Расширенные возможности
| Код опции | Дополнительные возможности |
|---|---|
| С06 | 1 канал инвазивного давления + 1 канал температуры |
| С12 | Возможность ЭКГ в 12 отведениях (обычная 10-электродная) |
| С18 | ЭКГ в 12 отведениях + инвазивное давление + температура |
Общие комбинированные конфигурации
- А01: ЭКГ/дыхание, быстрое SpO₂, нАД.
- A01C06: ЭКГ/дыхание, быстрое SpO₂, нАД, ИАД, температура
- А01С12: ЭКГ/дыхание, быстрое SpO₂, нАД, ЭКГ в 12 отведениях
- А01С18: ЭКГ/дыхание, быстрое SpO₂, нАД, ЭКГ в 12 отведениях, ИБП, температура
- А03С18: ЭКГ/дыхание, SpO₂ с устойчивостью к движению, нАД, ЭКГ в 12 отведениях, ИБП, температура
Хранение и переносимость данных
Хранение трендов
- Емкость: До8 часовданных о тенденциях
- Разрешение: интервалы в 1 минуту для всех числовых параметров.
- Место хранения: Хранится внутри модуля (не в мониторе хоста).
Сохранение данных при отключении
- Демографические данные пациентов, тенденции и настройки сохраняются для6 часовбез власти
- Обеспечивает плавную транспортировку пациентов между мониторами без потери данных.
- Автоматическая загрузка данных при повторном подключении к новому хост-монитору
Совместимость хост-монитора
- Серия МП: МП20, МП30, МП40, МП50, МП60, МП70, МП80, МП90
- Серия МХ: Все мониторы серии MX.
- Наследие М-серии: M3046A (серия M/M4, версия E и новее)
Способы подключения
- Прямое вложение: Бескабельная док-станция к задней части главного монитора.
- Удаленное размещение: Через кабель MSL (Measurement Link) для размещения у кровати
Дополнительные модули расширения MMS
M3001A поддерживает подключаемые на месте расширения для расширения возможностей измерений:
表格
| Модель расширения | Добавленные возможности |
|---|---|
| М3015А | Капнография в боковом потоке CO₂ |
| М3016А | Основная капнография CO₂ |
| М3012А | Дополнительное инвазивное давление + Температура + CO₂ |
Техническая Архитектура
Внутренние аппаратные компоненты
-
Плата процессора:
- 68360 Контроллер
- Система памяти (Flash ROM, SRAM, DRAM)
- Аналого-цифровые преобразователи NBP
- Часы реального времени (RTC)
-
Передняя плата:
- Передняя часть ЭКГ/дыхания
- SpO₂ Передняя часть
- Входная часть давления/температуры
- Плавающая/неплавающая схема изоляции
-
Пневматическая сборка НБП:
- Напорный насос
- Твердотельный датчик давления
- Система безопасности от избыточного давления
Экологические и эксплуатационные характеристики
Диапазон измерения температуры
- Диапазон: от -1°C до 45°C (от 30°F до 113°F)
- Изоляция: Детали, работающие с пациентом, изолированы с помощью оптронов и трансформатора.
Инвазивное давление
- Кривая давления в реальном времени
- Систолическое, диастолическое и среднее значения
- Автоматическое обнаружение преобразователя посредством кодирования разъема
Требования к техническому обслуживанию
- Калибровка нАД: Требуется каждые 2 года
- Тест производительности SpO₂: Каждые 2 года
- CO₂ Калибровка: Ежегодно (при наличии расширения CO₂)
- Тестирование безопасности: Каждые 2 года (ток утечки, целостность защитного заземления)
Ключевые клинические особенности
-
Поддержка ЭКГ в 12 отведениях:
- Традиционное размещение 10 электродов (качество диагностики согласно ANSI/AAMI EC11-1991)
- Отведение EASI по 12 отведениям с использованием всего 5 электродов
-
Расширенный анализ ЭКГ:
- Обнаружение аритмии в нескольких отведениях у постели больного
- Анализ сегмента ST до 12 отведений с сигналами тревоги
- Мониторинг интервалов QT/QTc и отслеживание изменений
-
Быстродействующий SpO₂:
- Надежная работа при движении пациента и состояниях с низкой перфузией
- Совместим со стандартными датчиками SpO₂, включая датчики на лбу.
-
Беспрепятственная транспортировка пациентов:
- Модуль сохраняет все данные пациента во время транспортировки.
- Никакого повторного обнуления или реконфигурации в пункте назначения не требуется.
Соответствие нормативным требованиям
- Одобрено FDA 510(k) (код продукта MHX, класс II)
- Маркировка CE
- Соответствует ANSI/AAMI EC11-1991 для ЭКГ
- Соответствие стандарту IEC 60601-1 по электробезопасности.
