P/N: M2703-26420 / M2703-66420 Philip Avalon FM20/FM30 Интерфейсная панель
Подробная информация о продукте:
| Место происхождения: | Оригинал |
| Фирменное наименование: | PHILIP |
| Номер модели: | FM20 /FM30 |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | Negotiation, pls contact me |
| Упаковывая детали: | Картонная коробка |
| Время доставки: | В течение 1-2 рабочих дней после подтверждения оплаты |
| Условия оплаты: | Т/Т, Вестерн Юнион |
| Поставка способности: | 10 |
|
Подробная информация |
|||
| ПН: | М2703-26420/М2703-66420 | Модель: | FM20 FM30 |
|---|---|---|---|
| Гарантия: | 90 дней | Состояние: | Отличный |
| Приборы: | Медицинское оборудование | ||
| Выделить: | Карта интерфейса Philip Avalon FM20 FM30,Планшет интерфейса монитора плода M2703,Заменяющая интерфейсная плата FM20 FM30 |
||
Характер продукции

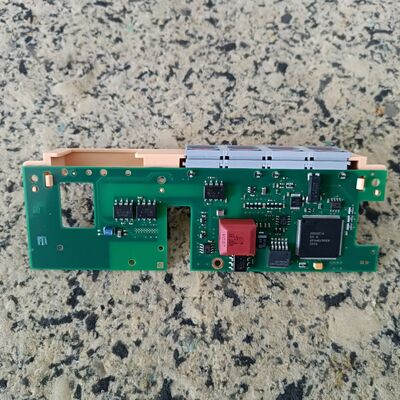

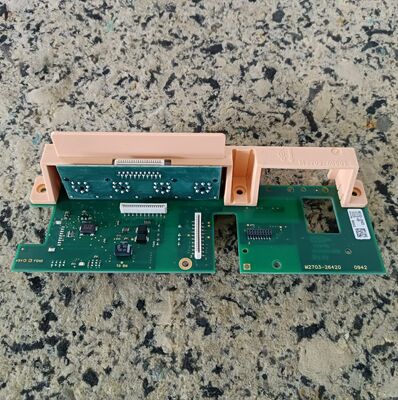

Интерфейсная плата Philip Avalon FM20/FM30 (P/N: M2703-26420 / M2703-66420)
Также известна как: Плата разъемов / Плата гнезд / Адаптерная плата
1. Основная информация
- Официальный номер детали: M2703-26420 (также упоминается как M2703-66420)
- Совместимые устройства: Фетальные мониторы Philip Avalon FM20 (M2702A), FM30 (M2703A)
- Функция: Плата интерфейса ввода-вывода и коммутации сигналов; маршрутизирует сигналы датчиков на материнскую плату
- Размеры платы: ~190 мм × 85 мм
- Слои печатной платы: 4-слойный, медицинского класса FR-4

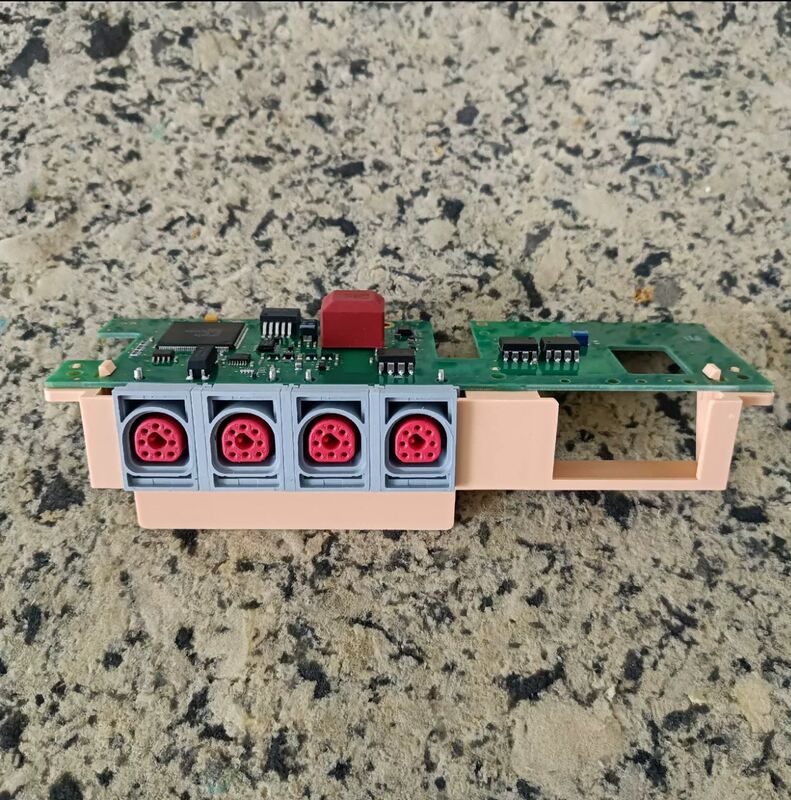

2. Внешние разъемы (передняя панель)
| Разъем | Тип | Функция |
|---|---|---|
| US1 / US2 | Красный 8-контактный | Двойные ультразвуковые датчики (ЧСС плода) |
| TOCO | Красный 6-контактный | Токодинамометр (матка сокращения) |
| MECG | Красный 5-контактный | Вход ЭКГ матери |
| Движение плода | 3-контактный | Внешний маркер движения плода |
| Вызов медсестры | 2-контактный | Выход реле сигнализации |
3. Внутренние интерфейсы (к материнской плате)
- Разъем материнской платы: Плоский кабель 50-контактный (к плате основного процессора M2703-66450)
- Вход питания: 24 В постоянного тока ±10%, 5 В постоянного тока ±5% (от платы Master Bus)
- Сигнальные линии: Аналоговые (US/TOCO/MECG) + цифровые (ID/управление) + питание
- Изоляция: Медицинская изоляция (2500 В среднеквадр.) между цепями пациента и системы
4. Электрические характеристики
- Вход ультразвука (US):
- Частота: 1 МГц импульсный допплер
- Входная чувствительность: 10 µVpp – 500 mVpp
- Усиление: Регулируется программно 0–60 дБ
- Вход TOCO:
- Мостовой усилитель, аналоговый диапазон 0–5 В
- Чувствительность: 2 мВ/единицу TOCO
- Фильтр: полосовой 0.05–10 Гц
- Вход MECG:
- 3-проводной, полоса пропускания 0.05–100 Гц
- Режекторный фильтр 50/60 Гц
- Входное сопротивление: >10 МОм
5. Окружающая среда и надежность
- Рабочая температура: от +5°C до +45°C
- Температура хранения: от -20°C до +60°C
- Влажность: 10–95% относительной влажности (без конденсации)
- Соответствие стандартам: IEC 60601-1, IEC 60601-2-37 (безопасность медицинского оборудования)
- Срок службы: ≥5 лет (круглосуточное клиническое использование)
- Защита от электростатического разряда: ±15 кВ (воздух), ±8 кВ (контакт)
6. Ключевые особенности
- Автоматическое распознавание интеллектуальных датчиков: Определяет тип подключенного датчика (US/TOCO/MECG)
- Мультиплексирование сигналов: Переключается между двойными сигналами US и направляет их в DSP
- Защита от перенапряжения/перегрузки по току: защищает материнскую плату от неисправностей датчиков
- Светодиодные индикаторы состояния: Питание, блокировка сигнала, обнаружение датчика
Хотите узнать больше подробностей об этом продукте
