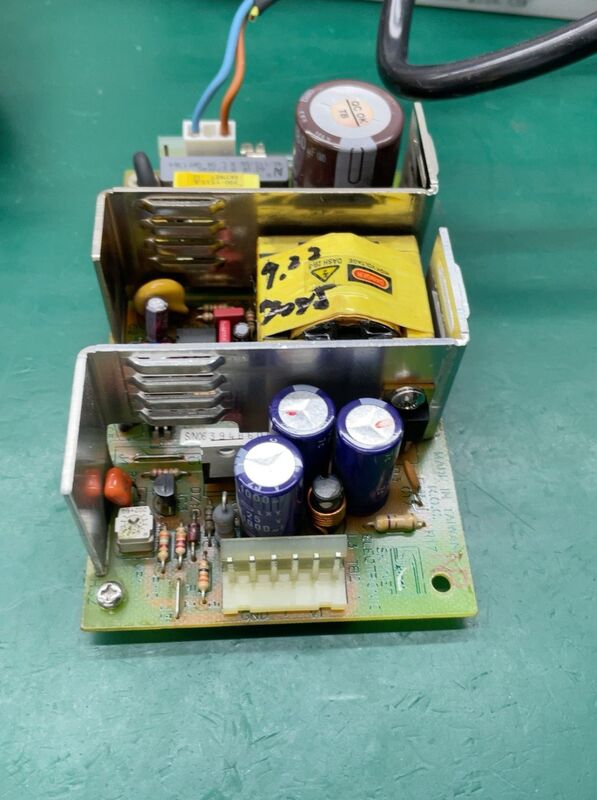

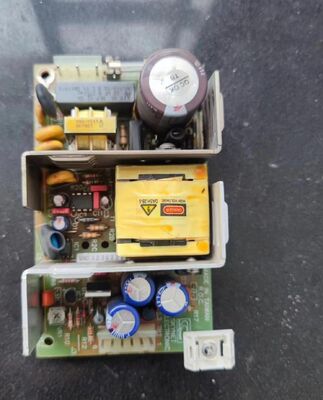

Блок питания Nihon Kohden Bsm2301 U550013B / U550013C
Подробная информация о продукте:
| Место происхождения: | Оригинал |
| Фирменное наименование: | nihon kohden |
| Номер модели: | bsm2301 |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | Negotiation, pls contact me |
| Упаковывая детали: | Картонная коробка |
| Время доставки: | В течение 1-2 рабочих дней после подтверждения оплаты |
| Условия оплаты: | Т/Т, Вестерн Юнион |
| Поставка способности: | 10 |
|
Подробная информация |
|||
| Бренд: | Нихон Кохден | Модель: | bsm2301 |
|---|---|---|---|
| ПН: | U550013B / U550013C | Гарантия: | 3 месяца |
| price: | NEGOTIABLE | ||
| Выделить: | Блок питания U550013C,Блок питания bsm2301 |
||
Характер продукции
PN:U550013B / U550013C блок питания Nihon Kohden bsm2301
Бренд: Nihon Kohden | Применимая модель: BSM-2301A/C/K | Номер детали: U550013B / U550013C (блок питания)
1. Основные входные параметры
- Напряжение переменного тока: 100–240 В переменного тока ±10%, автоматическое переключение
- Частота переменного тока: 50/60 Гц ±2%
- Входной ток: Макс. 1,0 А при 100 В переменного тока
- Потребляемая мощность: Режим переменного тока: макс. 70 ВА; Режим батареи: макс. 40 Вт
- Предохранитель: Встроенный плавкий предохранитель 2 А / 250 В переменного тока (вход переменного тока)
- Вход батареи: 10,8–15,0 В постоянного тока (перезаряжаемая батарея Ni-MH, 10HR-4/3FAUC-NK)
2. Параметры выхода постоянного тока (основная плата питания)
| Выходной канал | Напряжение | Номинальный ток | Нагрузка и функция |
|---|---|---|---|
| +15 В постоянного тока | +15,0 В ±5% | 3,0 А макс. | Основная система, аналоговые схемы, подсветка, модули NIBP/IBP |
| +5 В постоянного тока | +5,0 В ±3% | 2,5 А макс. | Цифровая логика, ЦП, сенсорный экран, модули интерфейса |
| +3,3 В постоянного тока | +3,3 В ±3% | 1,5 А макс. | MCU, память, схемы связи (DC-DC преобразовано из +15 В) |
| -5 В постоянного тока | -5,0 В ±5% | 0,5 А макс. | Кондиционирование аналоговых сигналов (ЭКГ/Дыхание) |
| +6 В постоянного тока | +6,0 В ±5% | 1,0 А макс. | Дополнительный модуль регистратора (WS-231P) |
3. Физические и экологические характеристики
- Размеры платы: Прибл. 150 × 100 × 35 мм (Д×Ш×В)
- Вес: Прибл. 0,45 кг
- Рабочая температура: от 0 °C до +40 °C
- Температура хранения: от -20 °C до +60 °C
- Относительная влажность: 30%–85% относительной влажности (без конденсации)
- Высота над уровнем моря: Рабочая: от -500 м до 3000 м; Хранение: от -500 м до 13100 м
4. Функции защиты и безопасности
- Защита от перенапряжения (OVP): Срабатывает при >16,5 В (+15 В), >5,5 В (+5 В)
- Защита от перегрузки по току (OCP): Автоматическое отключение при перегрузке по току для всех выходов
- Защита от короткого замыкания (SCP): Ограничение тока обратной связи, автоматическое восстановление
- Напряжение изоляции: 4000 В переменного тока (вход-выход, медицинский класс)
- Ток утечки: <100 µA (утечка пациента, соответствует IEC 60601-1)
- Соответствие ЭМС: IEC 60601-1-2, EN 55011 класс B (излучение)
5. Управление и интерфейс
- Управление питанием: Интегрированный MCU управления питанием, автоматическое переключение переменного тока/батареи
- Зарядка аккумулятора: Нормальная зарядка: 370 мА (макс. 16 часов); Поддерживающая зарядка: 370 мА (интервал 1,2 с / 1 мин)
- Разъемы:
- CN401: Основной выход на MAIN плату (+15V, +5V, GND, управляющие сигналы)
- Вход переменного тока: разъем IEC C6 с предохранителем и заземляющим контактом
- Разъем батареи: CN1401 (вход 10,8–15 В постоянного тока)
6. Стандарты соответствия
- Безопасность: IEC 60601-1:2005, IEC 60601-2-49 (медицинская электробезопасность)
- ЭМС: IEC 60601-1-2:2007, EN 60601-1-2
- Производительность: внутренние спецификации медицинских блоков питания Nihon Kohden
Ключевые примечания
- Этот блок питания используется совместно с сериями BSM-2303/2304/2351 (те же основные характеристики выхода).
- +3,3 В генерируется бортовым DC-DC преобразователем из первичного выхода +15 В.
