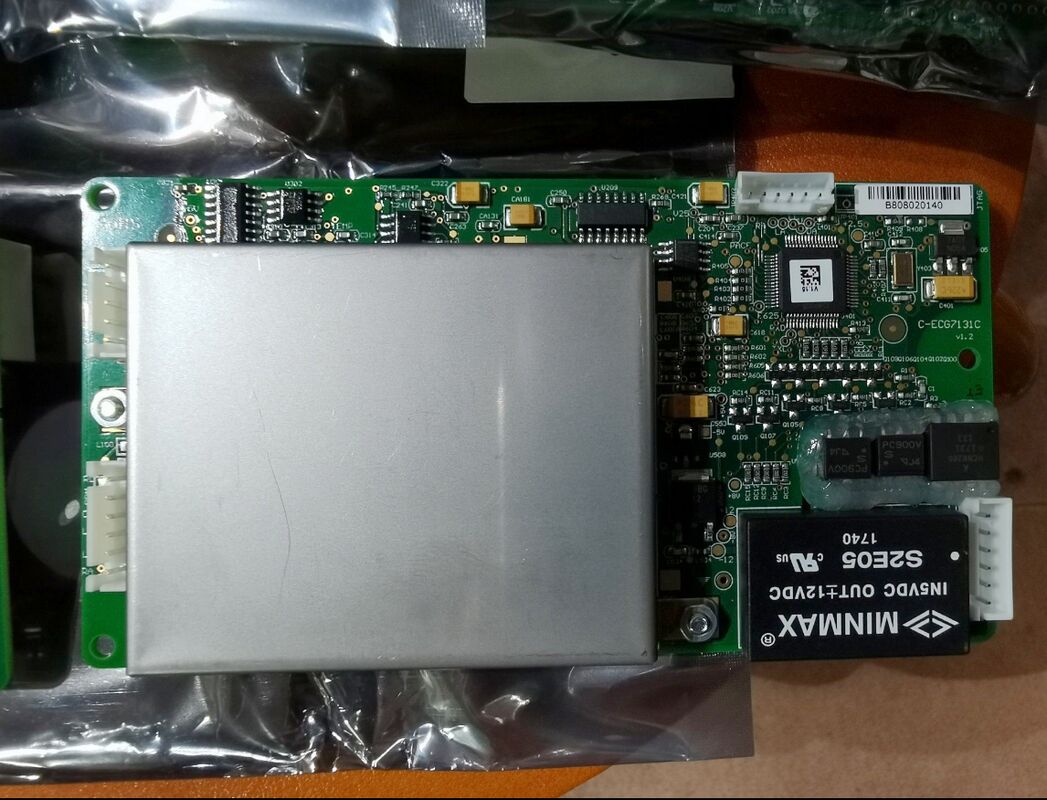

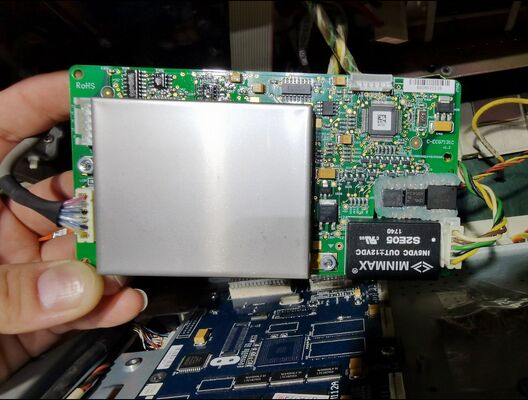

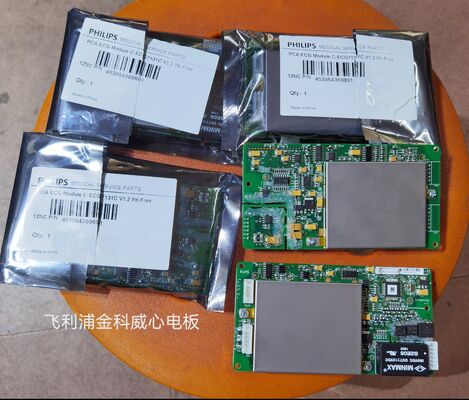

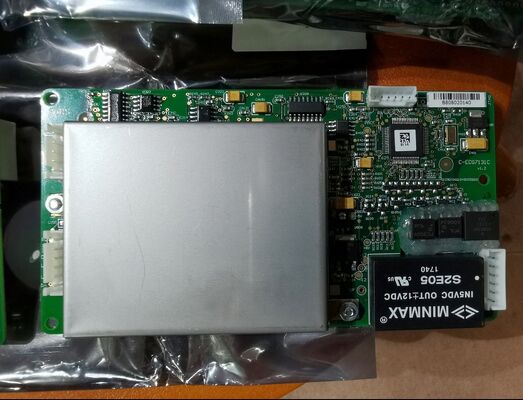

Philip GOLDWAY G30 G40 PN 45356436891 ЕКГ-КАРТА

Филипп Голдвей G30 G40 PN:45356436891 ЕКГ КАРТА

oldway G30 / G40 ЭКГ-карта (модуль ЭКГ) Английский технические спецификации

1Основная конфигурация ЭКГ

• Система свинца: 3 / 5 - выбирается
  • 3-лид: I, II, III
  • Пятиволоконный дисплей: I, II, III, aVR, aVL, aVF, V (поддерживается одновременный 7-волоконный дисплей)

• Режимы ЭКГ: Мониторинг / Диагностика / Режимы хирургии выбираемы
• Импеданс ввода: ≥ 100 МΩ (общий режим)
• Коэффициент отторжения общего режима (CMRR): ≥ 100 дБ (50/60 Гц)
• Защита от дефибрилляции: защищен от дефибриллятора, выдерживает 360J бифазную дефибрилляцию; автоматическое восстановление после шока
• Электрохирургическое подавление помех: Встроенный анти-ESU фильтр

2Измерение частоты сердечных сокращений (HR)

• Диапазон измерений:
  • Взрослые/педиатры: 15 ≈ 300 ударов в минуту
  • Новорожденные: 15 ≈ 350 ударов в минуту

• Точность: ± 5 bpm или ± 1% от показания, в зависимости от того, что больше
• Резолюция: 1 bpm
• Предельные значения тревоги: регулируемые пороги брадикардии/тахикардии

3. ЭКГ форма волны и прибавка

• Настройки увеличения: ×1/4, ×1/2, ×1, ×2, ×4, Автоматическое (автоматическое регулирование усиления)
• Скорость волнообразования (скорость сдвига): 6.25, 12.5, 25, 50 мм/с (выбирается)
• Пропускная способность:
  • Режим мониторинга: 0,5-40 Гц
  • Диагностический режим: 0,05-100 Гц
  • Операционный режим: 0,520 Гц (противопомешательство)


4Анализ сегмента ST

• Диапазон измерений: -2,0 мВ ~ +2,0 мВ (Диагностический режим: -0,8 ~ +0,8 мВ)
• Точность: ±0,02 мВ или ±5% от показания, в зависимости от того, что больше
• Каналы: 4-канальный мониторинг ST (V, I, II, III)

5. Аритмия и обнаружение кардиостимулятора

• Анализ аритмии: 13 сигналов тревоги о аритмии (включая PVC, Bigeminy, Trigeminy, VT, Bradycardia, Tachycardia, Missed Beat, Pause, R-on-T и т. д.)
• Выявление кардиостимулятора: Да; обнаруживает асинхронные/синхронные импульсы кардиостимулятора, ширина импульса ≥0,1 мс

6Физические и электрические параметры

• Размеры доски: Приблизительно 145 × 100 × 20 мм (карта модуля ЭКГ)
• Силовое питание: DC 5V ±5%, 300 mA (от материнской платы монитора)
• Операционная температура: 0°40 °C
• Температура хранения: -20°60 °C
• Влажность: 30%~85% RH (неконденсирующий)

7. Стандарты соответствия

• IEC 60601-1, IEC 60601-2-27 (безопасность ЭКГ)
• EN 60601-1-2 (ЭМК)

Ключевое различие: G30 против G40 ЭКГ-карта

• G30: 10.4" дисплей, базовый ЭКГ/аритмия/СТ, без дополнительного расширения CO2/IBP (идентичные основные характеристики панели ЭКГ)
• G40: 12.1" дисплей, одинаковые основные параметры ЭКГ, поддерживает опциональные двойные модули IBP/CO2 (экгонная панель функционально идентична G30)
