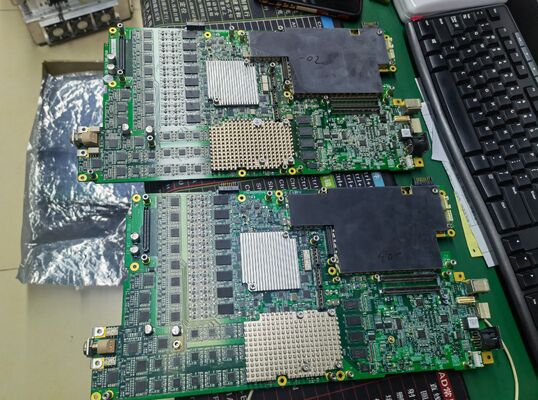

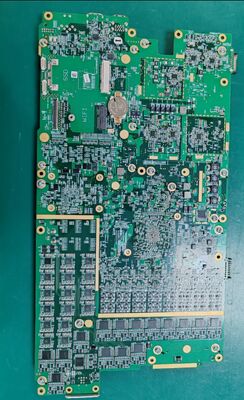

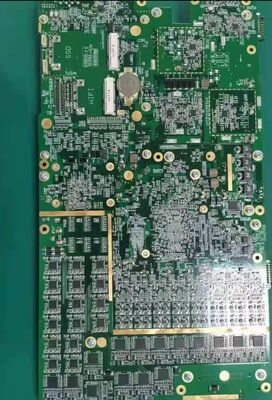

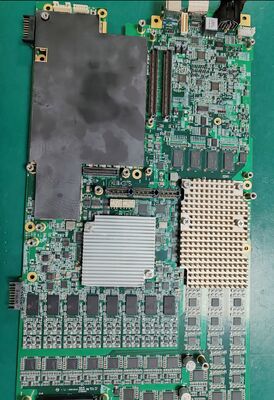

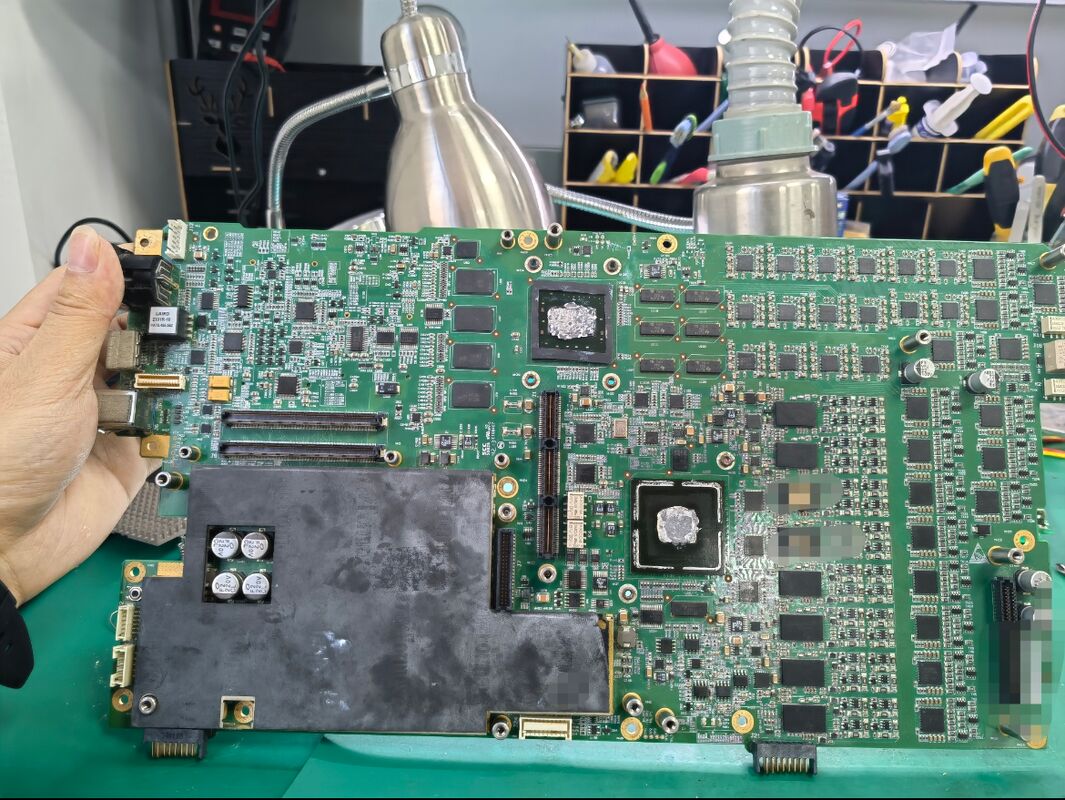

Спецификации основной платы ультразвукового аппарата Mindray M9

1. Модель ядра и архитектура

• Номера деталей основной платы:
  • Стандартная версия: 115-023067-00
  • Высокопроизводительная версия (M9GI/EDP): 115-048333-00

• Архитектура платформы: Платформа параллельной визуализации mQuadro с несколькими каналами (запатентованная архитектура обработки ультразвука Mindray)
• Встроенные модули: Фронтенд (ПЛИС TR), Бэкенд (модуль COME/PC), управление питанием (EC), мониторинг системы (SM), высоковольтная плата PHV

2. Обработка сигналов фронтенда (ядро ультразвуковой передачи/приема)

• Каналы TX/RX: 65–128 настраиваемых каналов
  • Субплата TR64: Поддержка расширения на 1–64 канала

• Основная управляющая ПЛИС: TRA FPGA (специализированный контроллер ультразвуковой передачи/приема)
• Многолучевое формирование: До 12 параллельных лучей на передачу (максимизирует частоту кадров и временное разрешение)
• Интерфейсы датчиков:
  • 1 основной порт датчика (совместим с фазированными решетками, линейными, конвексными, микроконвексными)
  • Поддержка однокристальных датчиков 3T, выделенный интерфейс для 4D/TEE


3. Обработка бэкенда и системный модуль

• Основной процессор: Модуль COME (модуль PC, специализированная платформа допплеровской визуализации)
• Интерфейсы хранения данных:
  • M.2 SSD: Стандартный 128 ГБ / 240 ГБ (расширяемый)
  • Слот M.2 WLAN для модуля Wi-Fi

• Выходы дисплея:
  • Прямой выход EDP: 15,6-дюймовый светодиодный дисплей 1920 × 1080
  • Внешний дисплей HDMI: Поддержка внешнего монитора высокого разрешения

• Внешние порты ввода-вывода:
  • 2 × USB 3.0, Wi-Fi, DICOM Ethernet, триггер ЭКГ
  • Интерфейсы питания, вентилятора, клавиатуры, управления аккумулятором


4. Управление питанием и системой

• Управление питанием (EC): Управление включением/выключением системы, регулировка напряжения, защита от перегрузки по току/перенапряжения
• Мониторинг системы (SM): Мониторинг напряжения в реальном времени, скорости вращения вентилятора, температуры, состояния аккумулятора
• Высоковольтная плата PHV: Генерирует программируемые высоковольтные импульсы для возбуждения датчика

5. Поддержка визуализации и функций

• Поддерживаемые режимы: B/M, цветовой допплер, PW/CW, HPRF, TDI, эластография, контрастная визуализация
• Расширенная обработка: адаптивное шумоподавление iClear, пространственное компаундирование iBeam, частотное компаундирование FCI, тканевая гармоническая визуализация THI
• Максимальная частота кадров: 1048 кадров/с (режим допплера/потока)
• Максимальная глубина визуализации: 39 см (абдоминальный конвексный датчик)

6. Физические характеристики и совместимость

• Размеры: Прибл. 320 × 260 × 25 мм (портативная основная плата)
• Совместимые модели: M9, M9CV, M9GI, M9T, M9Vet
• Рабочая температура: 0–40 °C (на уровне системы)
